如何选择适合特定应用场景的全氟聚醚润滑脂？
2026-01-21
部分资料来源于网络，如有侵权，请与我们公司联系，电话：13580828702；
第一步：全面分析应用场景的核心工况参数
这是选型的基础，需明确 6 个关键维度，缺一不可：
- 温度范围
- 明确连续工作温度和短期峰值温度（如设备启停、过载时的温度）。
- 若存在低温启动需求，需标注最低启动温度（如冬季户外设备的 - 30°C 启动）。
- 转速与负荷
- 转速：区分高速（如主轴轴承、高速齿轮，线速度＞10m/s）、中速、低速工况；高速会产生剪切热，需额外考虑润滑脂的抗剪切性。
- 负荷：区分轻载、中载、重载（接触压力＞300MPa 为极压工况）；重载需关注润滑脂的极压抗磨性能。
- 环境介质
- 明确是否接触腐蚀性介质（如酸碱、卤素、有机溶剂）、水分、粉尘或强氧化剂。
- 若为真空环境（如半导体、航天设备），需关注低放气性指标。
- 润滑部位类型
- 轴承（滚珠 / 滚子 / 滑动）、齿轮、阀门、导轨、密封件等，不同部位对润滑脂的稠度、附着力要求不同。
- 密封条件
- 密封良好（如密闭轴承）可减少润滑脂流失和污染；密封不良（如开放式齿轮）需选择附着力强、抗流失的型号。
- 换脂周期要求
- 长周期免维护工况（如风电轴承、精密仪器）需优先选择稳定性好、挥发损失低的润滑脂。
第二步：匹配 PFPE 润滑脂的核心性能指标
根据第一步的工况参数，针对性筛选润滑脂的关键属性：
- 基础油粘度：决定低温流动性与高温稳定性
- 低温启动优先：选择低粘度基础油（40°C 运动粘度＜100mm²/s），降低低温启动扭矩，适用于冷链设备、户外低温机械。
- 高温 / 高速优先：选择高分子量、高粘度基础油（40°C 运动粘度＞200mm²/s），减少高温挥发损失和剪切流失，适用于高速主轴、高温齿轮。
- 稠度等级：匹配润滑部位类型
- 000~1 号：高速轻载（如高速轴承、精密齿轮），流动性好，易形成油膜。
- 2~3 号：低速重载（如滑动轴承、阀门密封），附着力强，抗挤压流失。

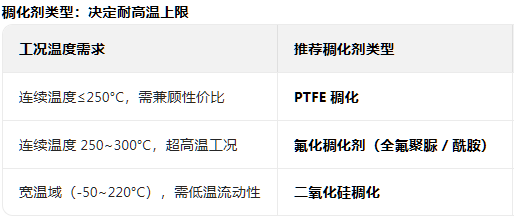

- 添加剂体系：补充特殊性能
- 重载 / 极压工况：选择含全氟型极压抗磨剂的型号（避免普通有机添加剂高温分解）。
- 潮湿 / 腐蚀环境：选择含氟系防锈剂的型号，提升抗水防锈能力。
- 真空环境：选择无添加剂或低挥发添加剂的型号，满足低放气（总挥发损失＜0.5%）要求。
第三步：验证材料相容性，避免适配风险
PFPE 润滑脂可能与部分橡胶、塑料、涂层发生不相容反应（如溶胀、硬化、开裂），需提前验证：
- 密封件相容性：优先选择与氟橡胶（FKM/Viton）、PTFE 相容的型号；若设备使用丁腈橡胶（NBR）、硅橡胶（VMQ），需提前做浸泡试验（将密封件样品浸入润滑脂，在工作温度下放置 72 小时，观察体积变化率，通常要求 ±5% 以内）。
- 金属 / 涂层相容性：对精密涂层部件（如激光设备光学涂层、半导体晶圆夹具），需小范围涂抹测试，避免润滑脂中微量杂质腐蚀涂层。
第四步：小试先行，确认实际使用效果
批量应用前，通过台架试验或现场小范围试用验证：
- 台架测试：模拟实际工况（温度、转速、负荷），测试润滑脂的磨损量、温度变化、分油率、使用寿命。
- 现场试用：选择 1~2 台设备，按规范加注润滑脂，跟踪记录设备运行温度、噪音、振动值，对比试用前后的性能差异，确认无异常后再批量推广。

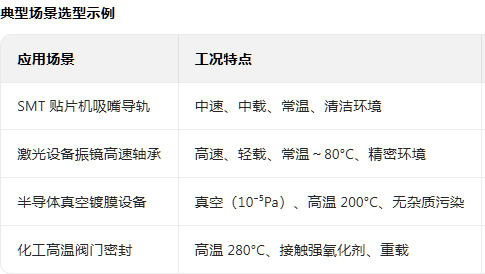

第五步：优化成本，分级合理使用
PFPE 润滑脂价格较高，需避免 “大材小用”，通过分级使用降低成本：
- 核心关键部位（如高温、强腐蚀、真空工况）：使用高性能 PFPE 润滑脂，通过延长换脂周期摊薄成本。
- 普通工况部位（如常温、无腐蚀、密封良好）：改用性价比更高的合成烃或硅油润滑脂，仅在相邻关键部位使用 PFPE 脂，避免交叉污染。
- 与供应商协作：提供详细工况参数，要求供应商定制化调配配方，在满足性能的前提下优化成本。
部分资料来源于网络，如有侵权，请与我们公司联系，电话：13580828702；
