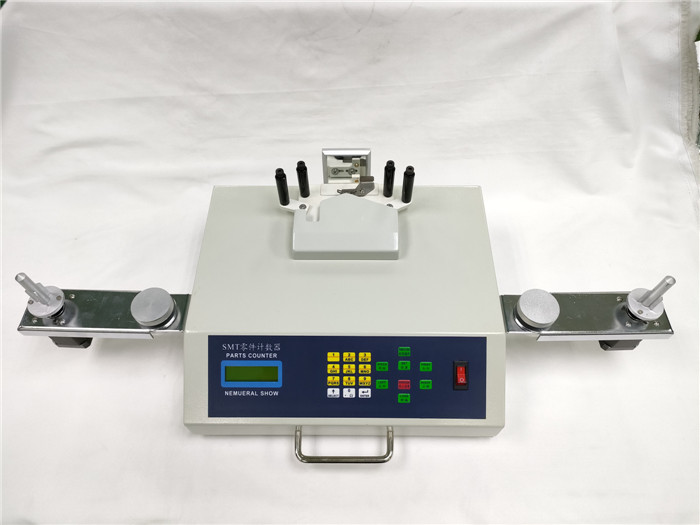

一、产品原理

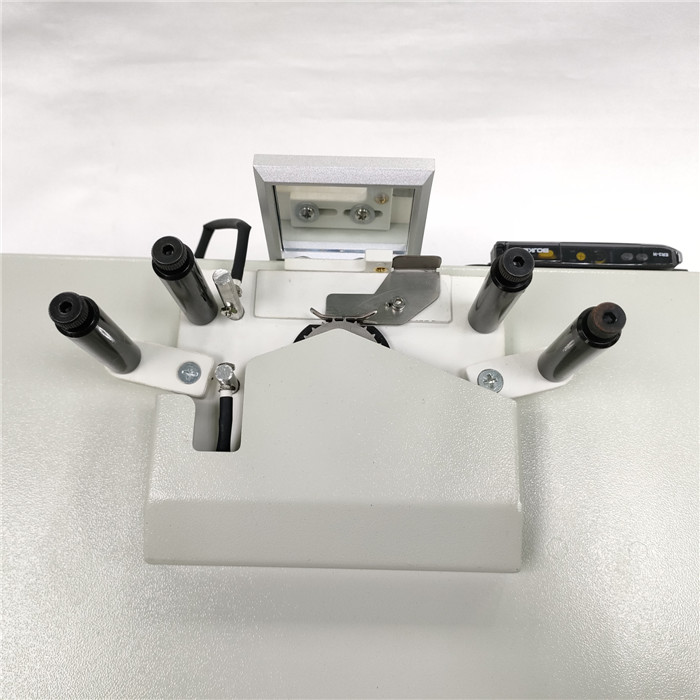

1、普通零件计数器：采用光电传感原理，利用零件载带引导孔与零件的对应关系，通过专用处理芯片及大规模集成电路处理，实现零误差，精确测定SMD零件计数量，可实现方便快捷的计数，

是SMT物料管理的高效辅助设备。

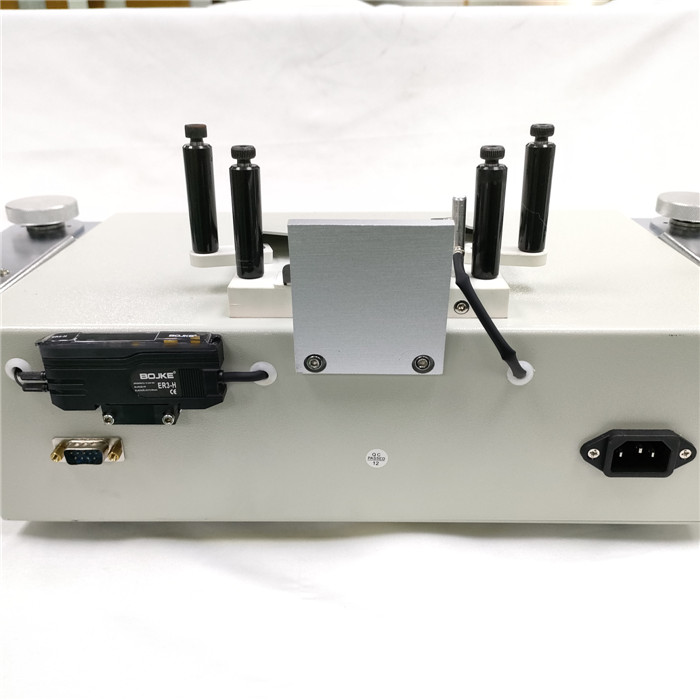

2、测漏型零件计数器：配备高速光纤，根据空料和实料光线强度对比原理，准确检知空料。人性化设计可切换检知空料停止两种状态，前者方便流水线作业质量管理，后者可实现仓库盘点零误差。

二、产品特色

全自动方式计算零件数量，方便点料，发料作业操作简单，独具匠心的防料带脱落设计将对料带的伤害减少至最小，正反向皆可计数，可预设数量，精确计算数量，零误差。可加装扫描枪及条码打印机，方便管理作业。

三、 产品规格（JGH-889C 普通型)

电源：AC220/110，50HZ，25W

计数范围：-99999--99999PCS

外型尺寸：L470*W300*H180mm

重量：10KG

产品规格(JGH-889C 测漏型)

电源：AC220/110，50HZ，25W

计数范围：-99999--99999PCS

外型尺寸：L470*W300*H180mm

重量：10KG

四、产品应用（JGH-889C 普通型)

SMD 料带式零件皆可适用

料带轮直径：任何尺寸皆可适用

料带间隔(PITCH)：2，4，8，10，12，16，24，32,44，56mm

料带宽度(WIDTH)：8.12，16,24，32.44.56mm

产品应用(JGH-889C 测漏型) Product application

SMD 料带式零件皆可适用

料带轮直径：任何尺寸皆可适用

料带间隔(PITCH)：2，4，8，10.12,16,24，32，44.56mm

料带宽度(WIDTH)：8，12,16,24，32，44，56mm

一、拆开包装后，请先清点各项附件是否齐全。

二、使用零件计数器前请仔细阅读操作说明书，并妥善保存。

三、检查电压规格是否与市电之电压规格相符。

四、请确认接妥地线，以确保人身及零件之安全。

一、小心打开本机器的外包箱，并清点下列附件：

1、操作说明书一份

2、产品合格证一份

3、机器一台

4、电源线一条

5、六角扳手两支

二、当市电之电压规格为AC110V或AC220V时，将机器放置平面。

三、电压规格确认后，请将电源线两端分别接在机器的电源输入插座及市电之插座上。

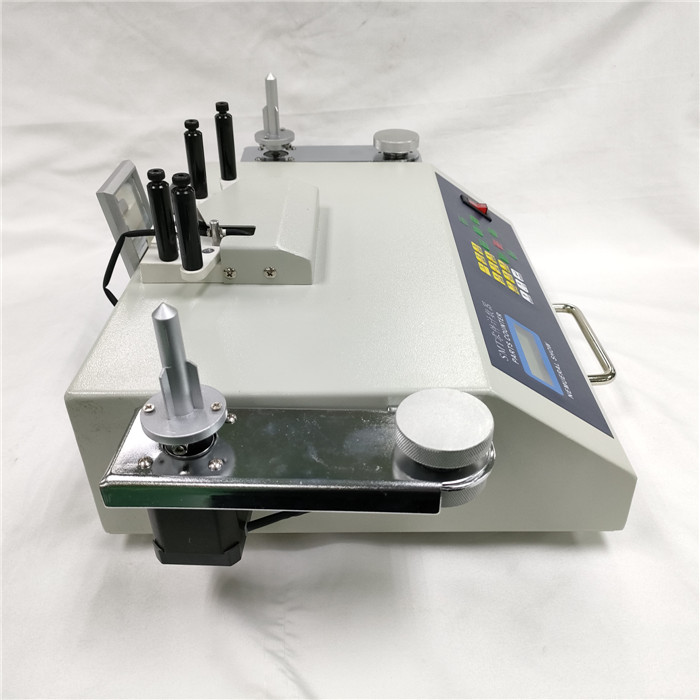

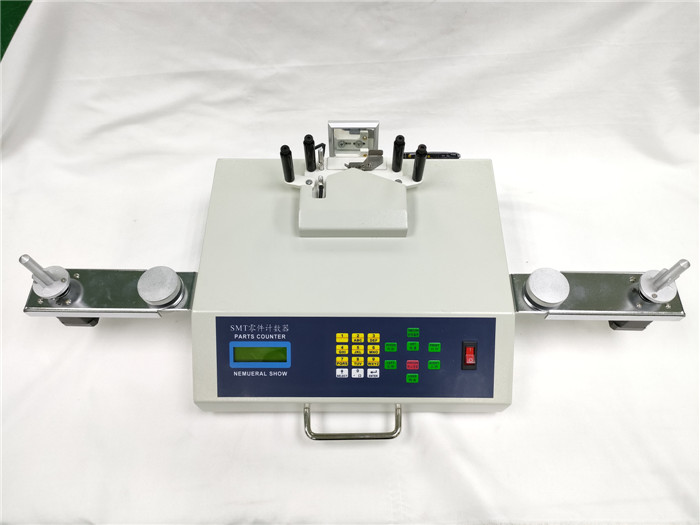

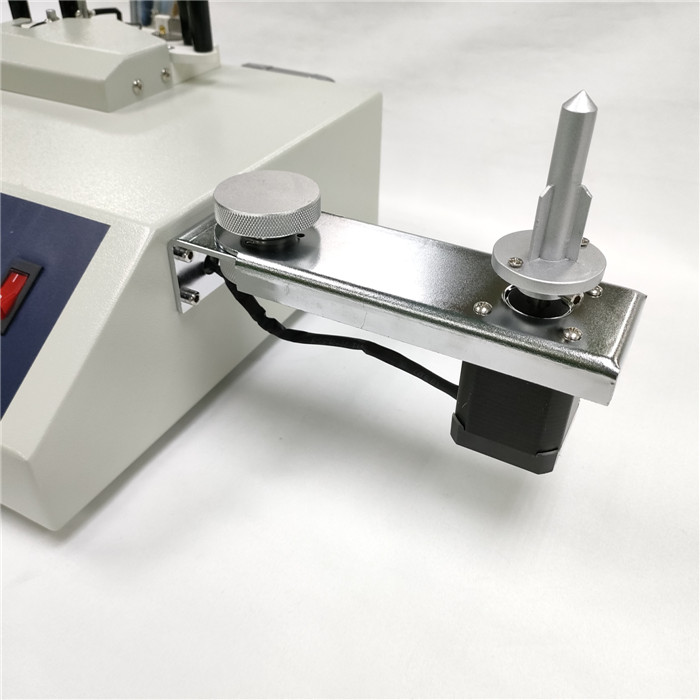

四、两料盘支架关节的定选钮逆时针转松，将两料盘支架展开成一字再将固定旋钮顺时针转紧。

五、安装完成。

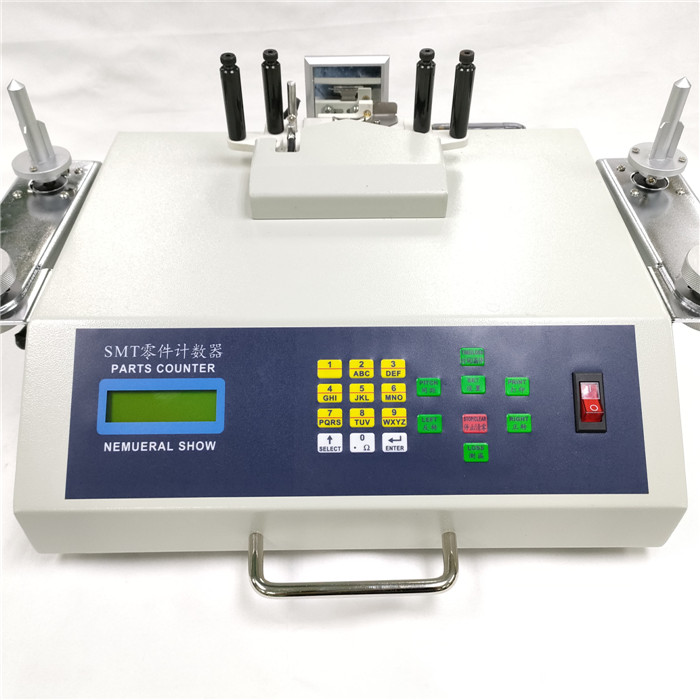

1、PRINT 列印（预留 reserved) PRINT series printing

操作方式：按下此键，可由选购的条码列印机将所计数的零件，数量列在条码标签上。

2、SET：设定计算数量 Hypothesis computation quantity

操作方法：若显示屏显示为“00000”，则按下此键，显示屏显示“---”，设置输入零件数量。

3、PITCH：问距设定 Spacing hypothesis

操作方法：按下此键后，显示幕的PITCH的数值会闪烁，然后输入料间距，再按下“ENTER” 键确定，若经5秒钟无按键，将自动记忆，发出D一声后，回复到待机状态。

4、“正转/RIGHT”：正转启动 Clockwise start

操作方法：按下此键开始正方向计数零件，即数字显示正数。反转：/LEFT则 相反。

5.“停止/清零” 停止 stop

操作方法： Operating procedure:

(1)在计数或回带的状态，按下此键，将停止计数或回带状态。

(2) 若在待机状态下，按此键超过两秒，可将 COUNT零 的数值归。

(3) 按下此键可以返回界面。

6. LOSS键，按下此键约2 秒左右，在LCD屏右上方显示“Los~字样，进入测漏操作。

7、SELECT键，此键为手动与自动模式切换键，按下此键2秒钟左右，LCD屏显示A则为自动模式，M则为手动模式(说明：A模式为盘料前可预设定值，机器转动到设定值则会自动停下，M模式只有用手按下STOP/CLEAR键，机器方可停下。

8、CD 显示幕(LCD screen)。

9、”漏停\时间”此键为电机转速的切换键，按下此键2秒钟左右，LCD屏显示在H(高速)，M(中)，L(低速)之间进行切换。
