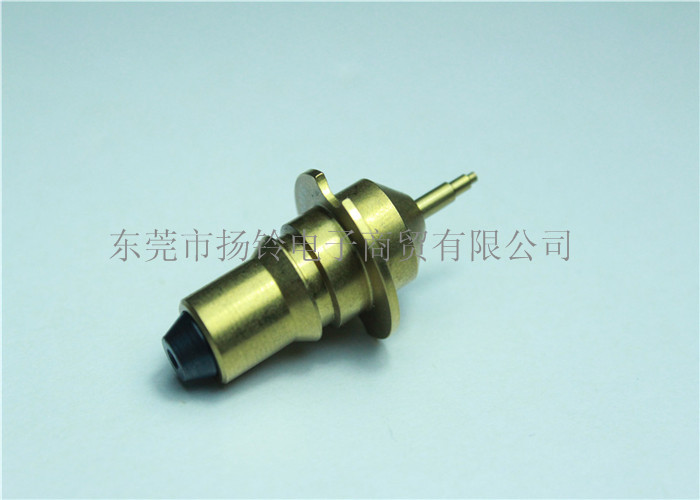

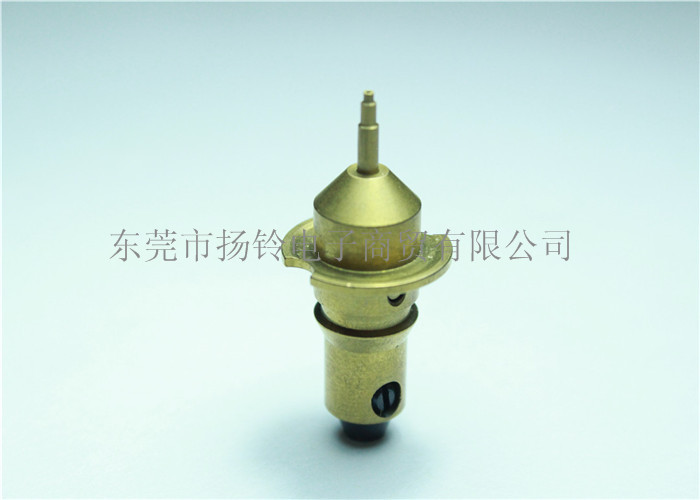

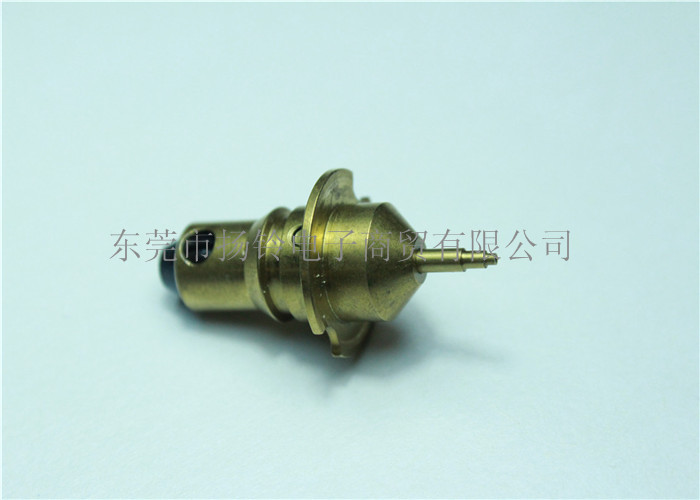

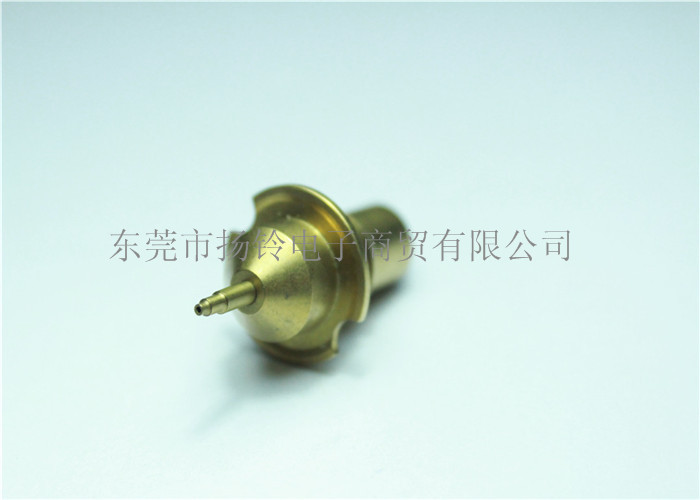

• 型号与料号：E3501-721-0A0（对应 101 号吸嘴）
• 适用机型：JUKI KE750、KE760 贴片机
• 元件尺寸：专为 0603 封装元件设计（尺寸约 1.6mm×0.8mm），同时兼容部分类似尺寸的元件（如 1005、1608 等）。
• 吸嘴结构：采用分体式设计，由吸嘴本体、陶瓷内芯和定位盖组成，与贴片机真空系统配合紧密。

二、材质与工艺

• 本体材质：优质进口钢材经高温热处理，硬度高、抗冲击性强，可承受高速贴装过程中的机械应力。
• 内芯材质：陶瓷材料制成，表面光滑耐磨，长期使用不易发白或磨损，确保吸附稳定性。
• 定位盖：通过线切割精密加工，与本体配合精度高，减少贴装过程中的偏移误差。

三、功能特点

1. 高精度贴装
   吸嘴内孔直径经精密研磨（规格为 Ø1.0/Ø0.4），配合 KE750/KE760 的激光或视觉识别系统，可实现 ±0.05mm 的贴装精度，满足高密度 PCB 的贴装需求。
2. 高效吸附性能
   采用负压吸附原理，通过贴片机真空系统产生稳定吸力，确保 0603 元件在高速吸取和放置过程中不易脱落。吸嘴内壁光滑设计可降低元件表面损伤风险。
3. 耐用性与可靠性
   陶瓷内芯和钨钢材质的组合显著提升了吸嘴的耐磨性，正常使用下寿命可达数万次循环。定位盖的精密配合进一步减少了机械磨损，降低维护频率。
4. 兼容性扩展
   部分供应商提供兼容原装吸嘴的替代型号，可直接替换使用而无需调整贴片机参数，适合对成本敏感的生产场景。
