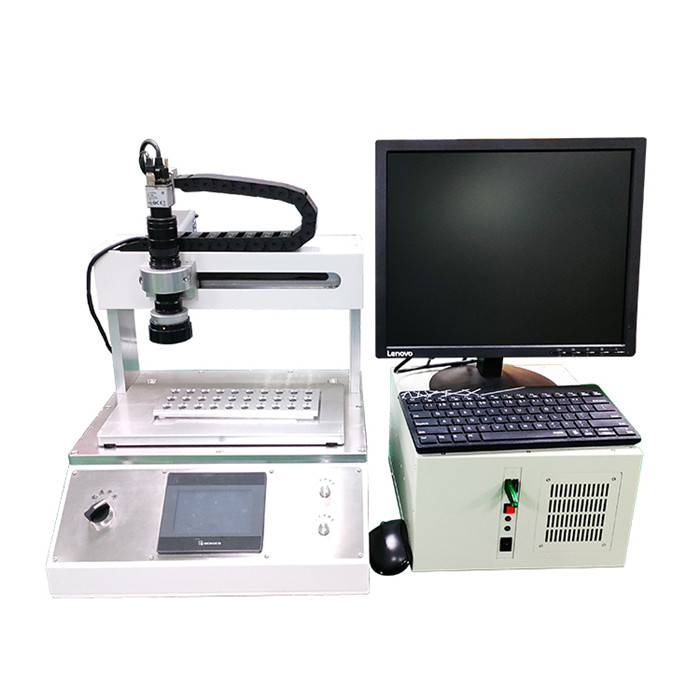

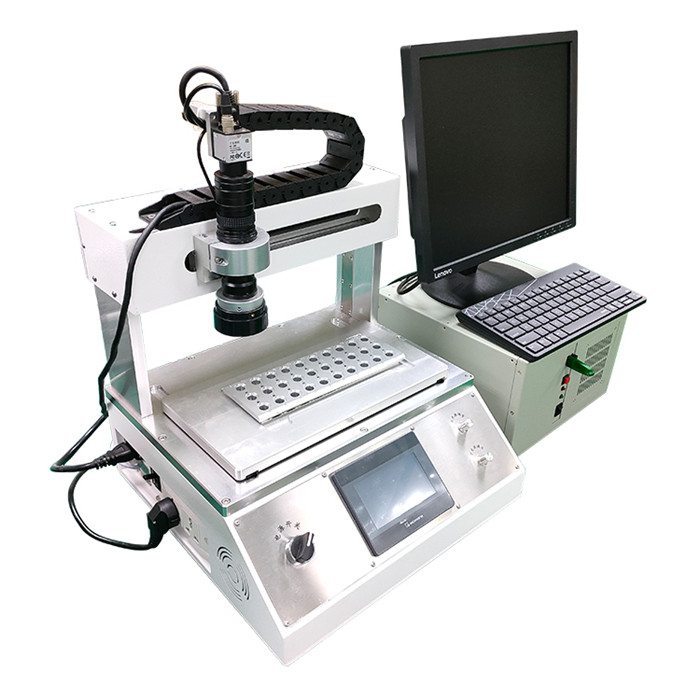

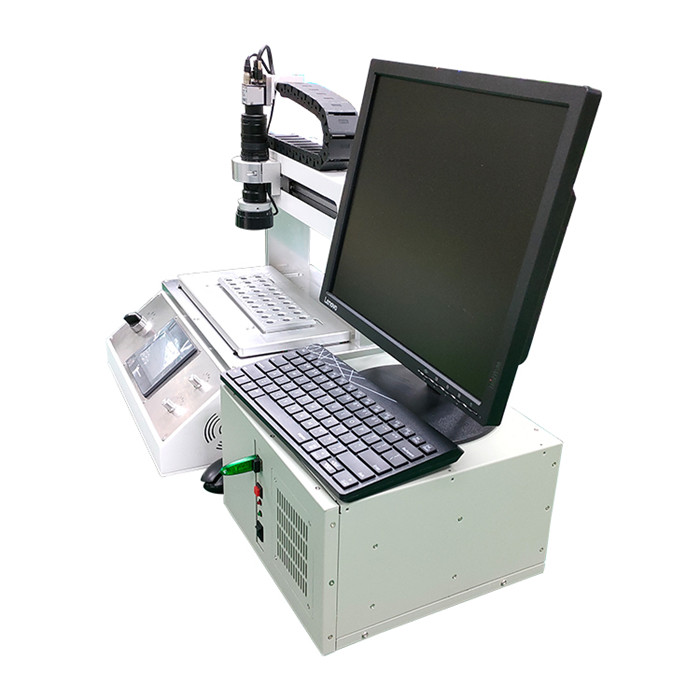

电源开关：工作时先将旋转开关打开，后打开电脑主机。工作完毕后先关电脑主机，后关电源开关。

触摸屏：软键启动/复位/排数列数设置/手动左右上下移动/循环检测重复运行等设置功能

上光源调节：先放好吸嘴，把上光源调至吸嘴上方以达到清晰的效果，方便镜头对焦。

下光源调节：镜头对焦完毕后，关掉上光源。把下光源调至镜头的实时拍摄清晰为止。

电源输入：AC220V/50HZ

漏电保护过载开关：AC220V/50HZ，10A，漏电电0.03A

电源输出：AC220V/50HZ，10A

电脑通讯口：连接电脑主机

焦度高低调节圈：根据不同尺寸的吸嘴，进行高低调焦至吸嘴表面清晰为止。

倍数缩放调节圈：根据吸嘴口径的大小，调至缩放倍数。

启动运行：确认在原点上与电脑软件运行后便可以启动运行。

复位：未在原点上，无法启动机器，请复位。

排列设置：根据自己所需检的数量设置排数或者列数。

循环启动：重复检测运行。

手动上下左右移动单点检测

设置排数数量：手点0位置，弹现数字表时，输入所需检测的排数后按ENT键。

设置列数数量：手点00位置，弹现数字表时，输入所需检测的列数后按ENT键。

1. 设备名称及型号显示区域：用于显示设备名称及设备型号。

2. 检测状态显示区域：用于显示当次检测的产品状态，绿色为良品，红色为不良品，点击对应的工位可以在右边（11）显示当时的效果图。

3. 检测参数设置区域：可分别设置ABC三排对应的面积上下限，面积在上下限之间为良品，否则为不良品，设置好后点保存参数即可。

4. 单次运行：可以对当前产品进行一次模拟检测。

5. 相机配置：可以对相机的参数及检测区域和参数进行设置。

6. 实时显示：连续不断更新显示。

7. 厂商信息：双击可显示厂商联系电话。

8. 中英文切换：英文时单击一次可能切换成中文，中文时单击一次可切换成英文，下次打开软件的奖状为上次退出的状态。

9. 模式切换按键：可分别切换成设定模式和运行模式，只有在设定模式下才能对参数进行修改。

10. 退出软件：单击X按钮可以退出整个软件。

11. 图像显示区域：可以显示当前的处理图片及结果显示。

12. 数据显示区域：可以显示50个检测结果的数据。
