全氟聚醚润滑脂的基础油分子结构是决定其耐高温、耐化学腐蚀、润滑寿命等核心性能的关键，其结构特征（如主链结构、聚合度、端基修饰）通过改变分子间作用力、化学稳定性和物理状态，直接影响产品的使用性能。以下是具体结构与性能的对应关系：

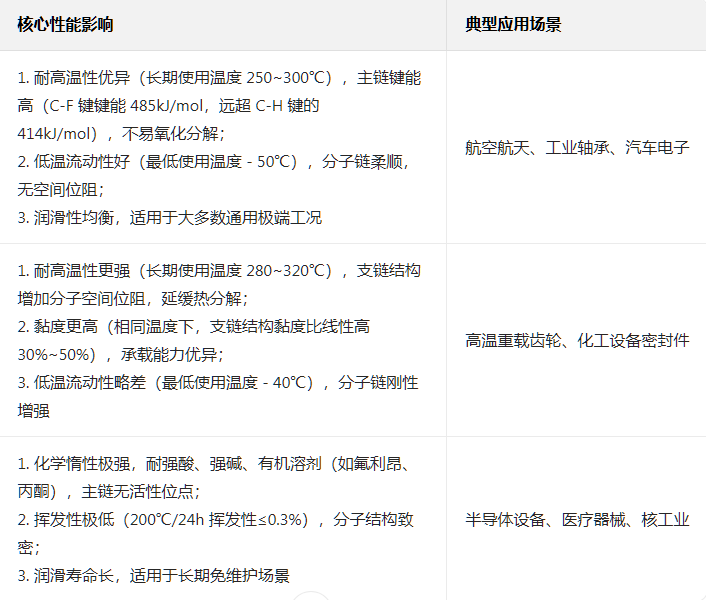

一、核心结构特征：主链结构（决定基础性能上限）

二、聚合度（分子量）：影响黏度、流动性与承载能力

1. 低聚合度（分子量 1000~3000）

• 结构特点：分子链短，分子间作用力弱。
• 性能表现：
  • 黏度低（25℃运动黏度 10~50mm²/s），流动性好，易涂抹，适合精密仪器、微型轴承等需要低阻力润滑的场景；
  • 挥发性略高（200℃/24h 挥发性≤0.8%），高温下易挥发，不适合长期高温工况；
  • 承载能力较弱，分子链短，油膜强度不足，不适用于高负载部件。

2. 中聚合度（分子量 3000~10000）

• 结构特点：分子链长度适中，分子间作用力与空间位阻平衡。
• 性能表现：
  • 黏度中等（25℃运动黏度 50~200mm²/s），兼顾流动性与油膜稳定性；
  • 耐高温性与挥发性均衡（长期使用温度 250℃，挥发性≤0.5%），适用于大多数工业极端工况（如 SMT 设备、电机轴承）；
  • 极压性能优异（最大无卡咬负荷 PB≥315N），能形成稳定油膜，抵御重载冲击。

3. 高聚合度（分子量 10000~50000）

• 结构特点：分子链长，分子间作用力强，空间位阻大。
• 性能表现：
  • 黏度高（25℃运动黏度 200~1000mm²/s），油膜厚度大，承载能力极强（PB≥400N），适用于高负载、低转速部件（如齿轮、导轨）；
  • 挥发性极低（≤0.3%），润滑寿命长（可达 10000 小时以上）；
  • 低温流动性差（最低使用温度 - 30℃），分子链易缠绕，低温下黏度急剧升高，甚至出现凝固趋势。

三、端基修饰：影响化学稳定性与兼容性

1. 全氟端基（-CF₃）

• 结构特点：端基为惰性极强的三氟甲基，无活性氢原子，化学稳定性最高。
• 性能影响：
  • 耐化学腐蚀性能最优，可耐受强酸、强碱、强氧化剂、有机溶剂等极端介质，不发生水解或氧化反应；
  • 与金属、氟橡胶、PTFE 等材料兼容性好，不会引发溶胀或老化；
  • 缺点：与部分非氟橡胶（如硅橡胶）兼容性略差，需提前测试。
• 适用场景：化工设备、半导体蚀刻机、强腐蚀环境下的密封件。

2. 含氢端基（-CH₂OH、-COOH）

• 结构特点：端基含活性氢原子，化学活性略高。
• 性能影响：
  • 与橡胶、塑料的兼容性显著提升（如丁腈橡胶 NBR、聚氨酯 PU），可避免密封件溶胀、开裂；
  • 润滑附着性增强，分子端基的极性基团能与金属表面形成化学键，油膜不易流失；
  • 耐化学腐蚀性略弱，不宜在强氧化、强酸性环境下使用。
• 适用场景：汽车密封件、电子设备连接器、需要与非氟材料兼容的场景。

3. 醚键端基（-O-CF₃）

• 结构特点：端基含醚键，兼顾惰性与流动性。
• 性能影响：
  • 低温流动性优异（最低使用温度 - 55℃），醚键结构降低分子间作用力，避免低温凝固；
  • 耐高温性与全氟端基接近（长期 280℃），化学稳定性良好；
  • 适用于低温、高温交替的极端工况。

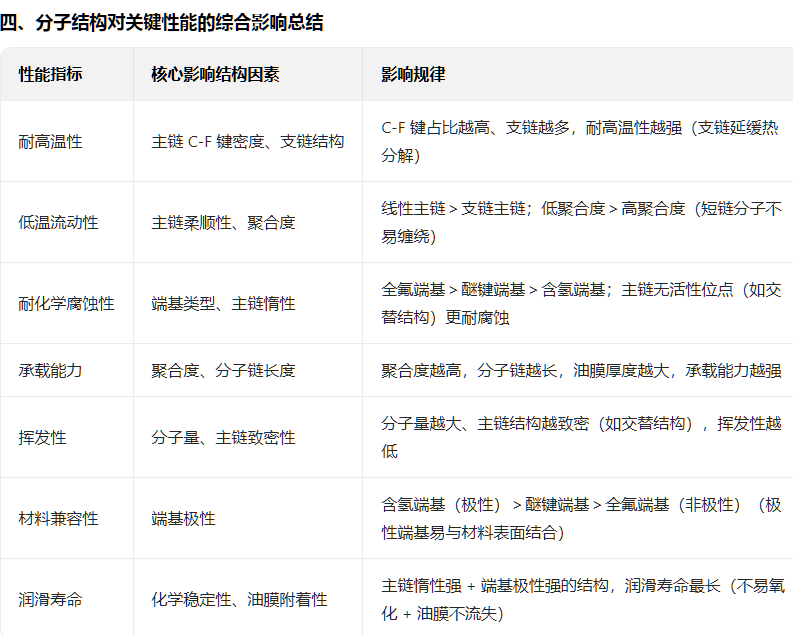

    五、选型应用建议（基于结构 - 性能对应关系）

    1. 高温强腐蚀工况：选择支链主链 + 全氟端基 + 高聚合度产品（如聚广恒 PFPE-300 系列），兼顾耐高温、耐腐蚀与承载能力；
    2. 低温 - 高温交替工况：选择线性主链 + 醚键端基 + 中聚合度产品，平衡低温流动性与高温稳定性；
    3. 与非氟材料（如 NBR 橡胶）兼容场景：选择含氢端基 + 线性主链产品，避免密封件损坏；
    4. 精密仪器、低阻力需求：选择低聚合度 + 线性主链产品，保证低黏度、低摩擦系数；



        部分资料来源于网络，如有侵权，请与我们公司联系，电话：13580828702；
